标题;KHP183-Z皮带综合保护装置


一、KHP183-Z皮带综合保护装置用途

本装置适用于有煤矿井下、露天煤矿、选煤厂、洗煤厂、水泥厂、电厂、化工厂、轮船码头等工作场所，用来对带式输送机进行综合保护及控制。

二、KHP183-Z皮带综合保护装置性能特征

2.1具有打滑、堆煤、超温、跑偏、烟雾、撕带、急停、张紧力等保护功能；

2.2多台输送机间的联锁集中控制功能；

2.3具有语言预警及语言事故报警功能，语言报警既能报出故障性质有能报出出现故障的皮带几号；

2.4配接开停传感器可实现有煤开车无煤停车功能；

2.5打点信号及对讲功能；

2.6系统运行状态显示功能；

2.7急停动作报号功能；

2.8B型主机除上述功能外还具有：

1)双电机及张紧电机起、停得控制功能；

2）速度传感器的投入时间从几秒至几十秒间可调，以便于和各种软启动配接使用；

3）采用微电脑芯片作核心控制器件，用液晶显示器作为显示器件，实现汉显功能；

4）温度、速度、张紧力的显示功能。

三、KHP183-Z皮带综合保护装置技术参数

3.1额定输入电压：AC127V或AC/36V

3.2主机额定工作电流：AC0.15A/0.5A

3.3本安输出了最大电流;1.1A;

3.4本安输出最高开路电压：12V

3.5传输电缆长度≦1000m，分布电容<0.1ΜF/Km,分布电感<0.1mH/Km；

3.6传输器输入信号：

???1）开关量电平信号，高电平≧3V ??低电平≦0.5V

???2）无源接点信号；

???3）模拟量信号：0~5V；

3.7非本安继电器输出接点容量：AC127V ?0.5A。

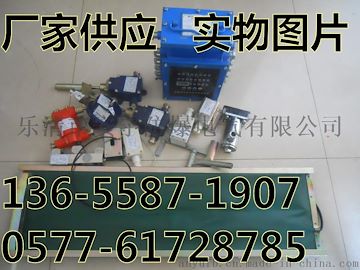

四、装置组成

产品名称	产品型号	防爆型式
综合保护控制装置主机	KHP183-Z	Exibl
跑偏传感器	GEJ30	Exibl
煤位传感器	GUJ30	Exibl
速度传感器	GSH4	Exibl
温度传感器	GWD100	Exibl
烟雾传感器	GQQ0.1	Exibl
撕裂传感器	GVD20	Exibl
张力传感器	GAD100(A)	Exibl
矿用本安型双向急停开关	KHJ0.5/12	Exibl
超温自动洒水装置 （矿用防爆电磁阀）	DFB10/127	Exibl
