声光行车报警器KXB127/127V使用前请认真阅读本使用说明书

1声光行车报警器KXB127/127V 概述

KXB127矿用隔爆兼本质安全型语音声光报警器（以下简称报警器）为隔爆兼本安型设计，采用性能先进的单片机作主控制器，并配以高保真的语言发生芯片。芯片内存有8种不同的语音（可根据用户需要修改语音），通过简单的设置,可用于绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车转弯处作为安全警示信号之用。有接点输入、打点信号输入、红外线感应、架空线直流500V（250V）四种输入方式供选择；当报警器设定在红外线感应输入状态时，由高灵敏度红外线传感器对检测地段进行监控扫描。该地段内出现人员时，报警器便会发出语音提示，同时发出红色闪光警示信号，提醒来人注意安全。具有体积小、重量轻、设计新颖、功能先进、一机多用等特点。

2 使用范围及主要参数

2.1 ?使用范围

2.1.1 ?执行标准： GB3836-2010 Q/SDKY 008-2012

2.1.2 ?防爆型式：矿用隔爆兼本质安全型

2.1.3 ?防爆标志：Exd[ib]IMb

2.1.4 ?报警器型号含义

???KX ??B ??127

???

????????????????????????????????????????额定电压：V

??????????????????????????????????

?????????????????????????????????????????报警器

??????????????????????????????????

?????????????????????????????????????????矿用信号设备

2.2 ?工作环境：

2.2.1 ?温度环境：-5℃～+40℃；

2.2.2 ?平均相对湿度：不大于95％（+25℃）；

2.2.3 ?大气压力：80kPa～106kPa；

2.2.4 ?无显著振动和冲击的场合；

2.2.5 ?煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；

2.2.6 ?污染等级：3级

2.2.7 ?安装类别：Ⅲ类

2.3 ?主要技术指标

2.3.1 ?电源电压：AC 127V; 工作电流：120mA;

2.3.2 ?本安参数：

Uo1：AC5V，Io:1：500mA；

Uo2：DC5.5V，Io2：120mA；

Uo3：DC5.5V，Io3：55mA

2.3.3 ?光可见度：警示器发出的光应在黑暗中20米可见；

2.3.4 ?语言音响声级：不低于85dB；

2.3.5 ?红外探测距离：不小于5m；

2.3.6 ?红灯闪光频率：120次/分，断续比： ?1：1；

2.3.7 ?外形尺寸:240mm×300mm×260mm(宽×高×厚)

2.3.8 ?重量:15Kg

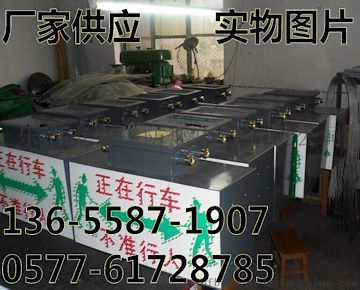

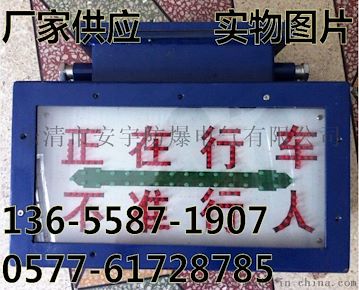

3 ?声光行车报警器KXB127/127V结构

该报警器有一个隔爆腔和两个本安腔组成，隔爆腔内有一个变压器和一个主控制器，设有四个喇叭口，可穿过φ9.3-φ12.5的电缆。其中一个本安腔内有扬声器、发光二极管指示器；另一个本安腔内由扬声器、发光二极管指示器、红外线感应器组成。

4 ?声光行车报警器KXB127/127V工作原理

该报警器有控制电路和语音电路以及发光电路组成，报警器上电后，主控制器自动读取由数码盘设定的语音地址；当主控制器接收到（打点、接点、架空线或红外线探头）输入的信号后，自动控制语音电路发出报警声音，同时控制发光电路发出闪烁的红色信号。

5 ?安装使用方法

5.1 ?打点控制功能安装使用方法

当使用打点方式时，将打点信号电压连接到报警器接线端子的4#和5#，接线图见附图“防爆腔打点输入接线图”，报警器接收的打点数为1点时，报警器不发声，绿色指示灯亮；打点数为2－5点时，报警器发出语音报警，红色指示灯闪亮。

5.2 ?接点控制功能安装使用方法

当使用接点方式时，将接点通过电源连接到报警器接线端子的5#和6#，接线图见附图“防爆腔接点输入接线图”，当接点闭合后，报警器发出语音报警，红色指示灯闪亮；接点断开后，报警器停止语音报警，绿色指示灯亮。当在直流电瓶车上使用时，应将防爆磁接近开关安装于需要报警路段的轨道中心，接近开关箭头标志应与轨道平行，将磁钢安装于电瓶车底部，当电瓶车经过磁接近开关时，磁钢能扫描到接近开关，且两者的作用距离不大于40mm，将接近开关的引出线通过钢管穿过轨道连接到语音报警器，接线图见附图“防爆腔接点输入接线图”。

5.3 ?直流架空线输入控制功能安装使用方法

当使用直流架空线输入方式时，把触发器探针安装到架空线上，将探针线连接到报警器接线端子的5#，接地线连接到电机车的道轨上，接线图见附图“防爆腔架空线输入接线图”，当有机车过来并触发探针后，报警器发出语音报警，红色指示灯闪亮；当触发信号过去后，报警器将发出10遍语音后停止语音报警，绿色指示灯亮。

5.4 ?声光行车报警器KXB127/127V红外线感应控制功能安装使用方法

使用红外线控制方式时不应使用打点或接点控制方式，将钥匙插入红外线开关锁内，顺时针旋转90°，使锁孔指示在绿点位置，当没有人在感应范围内移动时，报警器不发语音报警，绿色指示灯亮；当有人在感应范围内移动时，报警器发出语音报警，红色指示灯闪亮。(注:红外线开关打开2分钟后才能正常工作.)

5.5 ?声光行车报警器KXB127/127V语音选择

停下语音报警器电源，打开防爆腔上盖，按动本体板上的拨码盘，按下表进行选择语音。

?

（注意：有效拨码为0-7，8与0重复，9与1重复）

?

拨码	报警语音内容	接点输入	打点输入	红外线输入	推荐使用方式
0、8	瓦斯超限，注意安全	闭合响，断开停	?	?	接点输入
1、9	前方到站，请下车	闭合响，断开响3次停	?	触发响3次	红外线输入
2	车辆通过，注意安全	闭合响，断开响10次停	响10次停，打1点停	?	接点或架空线
3	信号已发，严禁上下	?	响10次停，1点停	?	打点输入
4	已到减速点，请打开井盖门	闭合响，断开响3次停	响3次停，1点停	?	接点输入
5	前方爆破，禁止通行	闭合响，断开响3次停	?	触发响3次	红外线输入
6	风门打开，注意关闭	闭合响，断开响3次停	响3次停，1点停	触发响3次	红外线输入
7	正在行车，严禁行人	闭合响，断开停	打点响，1点停	触发响1次	接点或打点
